Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Fonte grise HT250 | Nom: | Outils de mesure de Tableau d'inspection de fonte de machine-outille à commande numérique avec la fe |
|---|---|---|---|
| Densité: | 7.3-7.85 | La température de gâchage: | 600-700 degrés |
| finition extérieure: | usinage | Traitement de vieillissement: | Vieillissement deux de gâchage artificiel |
| Méthode de moulage: | Moulage au sable | Norme: | GB4986-85 |
| Dureté: | HB160-240 | Revêtement extérieur: | huile et bordé de plastique de marinage ou couvert d'anticorrosion |
| Surligner: | table d'inspection de fonte de fente de t,table d'inspection de fonte de machine de commande numérique par ordinateur,outils de mesure de fonte de fente de t |
||

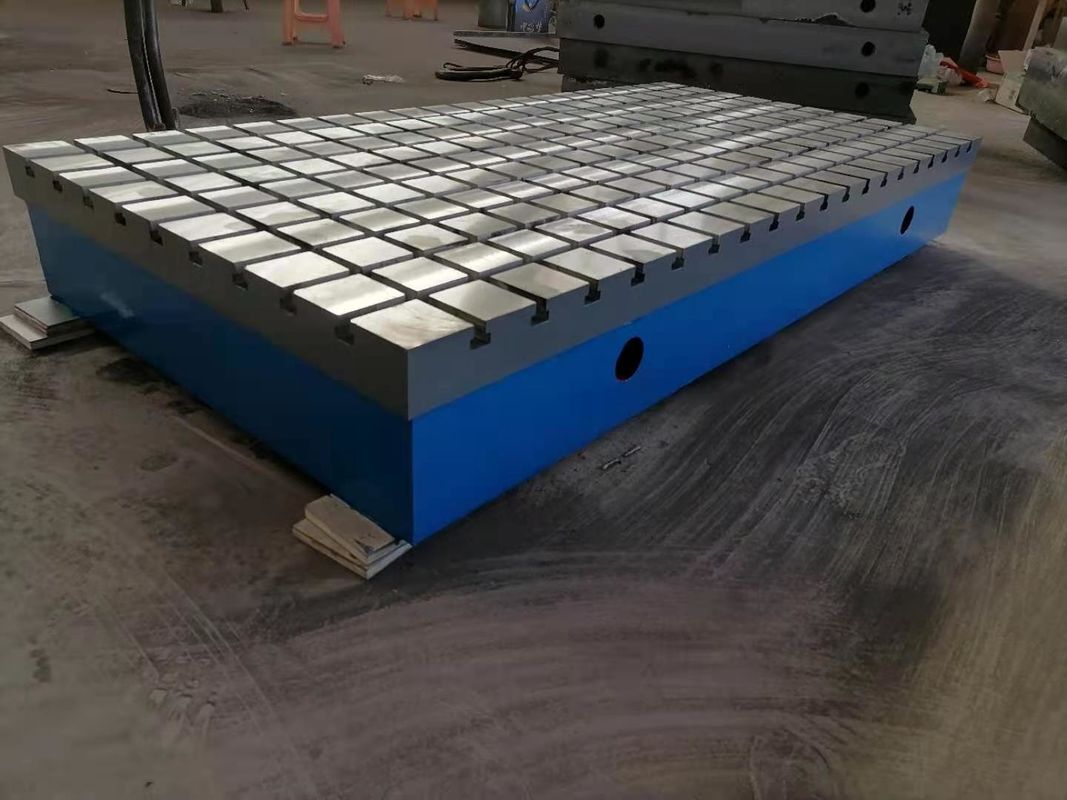

Plat de surface de fonte
La plate-forme de fonte désigné sous le nom de la plate-forme, qui s'appelle également le plat de fonte. C'est l'outil de mesure de référence de base d'avion pour l'inspection d'objet, le tracement, l'équipement de correction, l'assemblée, souder et riveter. Des plates-formes de fonte sont classifiées dans 0, 1, 2 et 3 selon des niveaux d'exactitude. Généralement, des plats de la classe 0, de la classe 1, et de la classe 2 sont utilisés comme plaques plates pour des plates-formes d'inspection. Des plates-formes pour la classe 3 sont utilisées pour le tracement, l'assemblée, la soudure, et le rivetage. Elles sont très utilisées dans la fabrication de machines, le génie chimique, le matériel, l'espace, le pétrole, la fabrication d'automobile, la fabrication d'instrumentation et d'autres industries.
Accessoires de soutien d'installation de plate-forme de fonte : parenthèses de plate-forme, klaxons d'ajustement, boulons d'ancrage, crics, etc. En installant, il devrait être ajusté sur le niveau et la charge est distribuée sur chaque point d'appui. Quand la température ambiante est employée, la vibration devrait être évitée.
| Application | disposition de précision, assemblée, vérification des tables, grandes bases de montage ou de machine, plats installés, plats d'essai en laboratoire, ou surfaces stables pour les systèmes optiques etc. |
| Champ | Machines, automobile, machines agricoles, métallurgie, mine, production d'électricité, construction navale, espace, instrument |
| Spécifications | one-piece≤4000-10000mm ou ADAPTER AUX BESOINS DU CLIENT |
| Matériel | Fonte de haute résistance (HT200-HT300) |
| Norme de fabrication | GB4986-85 JB/T7974-1999 |
| Catégorie de précision | 0, 1, 2, catégorie 3 |
| Norme de précision | JJG117-2005 |
| Préparation de surface | finition-fraisage de éraflure de main ou finition au sol |
| Processus de fabrication | Conception de DAO, bâti de sable de résine, fonte, moulage, traitement thermique, traitement mécanique, préparation de surface, emballage, et expédition |
| Dureté | HB170-240 |
| Caractéristiques | Haute précision, résistance à l'usure, utilisation répétée, longue durée de vie (sur 50 ans), application large |
| Paquet | Boîte en bois |
Précision : Selon l'exécution nationale de règlements d'examen de mesure de normes,
est respectivement 1,2,3, très bien poli.
| Spécifications (millimètres) | Tolérance de planéité (um) | |||
| Grade1 | Grade2 | Catégorie 3 | Avion de Finihs | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
Utilisation :
(1) approprié pour différents inspections et avions de référence pour la mesure d'exactitude.
(2) appliqué largement comme référence de mesure pour l'inspection de machine-outil et pour inspecter
exactitude de dimension ou différence courante avec la fonction d'exécuter la linéation précise.
(3) c'est un outil de mesure essentiel à la fabrication de machine.
