Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | granit noir | Application: | industrie de haute précision |
|---|---|---|---|
| Tolérance: | catégorie 00 | Code de HS: | 90179000 |
| Nom: | Plats de mesure faits de granit | Méthode de mesure: | Manuel |
| Accessoire facultatif: | support pour le plat de surface de granit | Norme: | DIN876 II |
| Utilisation: | Outil de mesure de laboratoire | ||
| Surligner: | bloc de mesure de surface de granit,400 bloc de surface de granit du × 70mm du × 400,plat plat de mesure de granit |
||

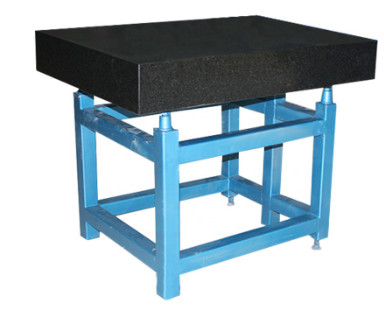

Plats de mesure faits de granit
Les plats de /Surface de plats de mesure ont fait du granit naturel et peuvent être employés pour la mesure de planéité des objets. Des plats de surface de granit peuvent également être équipés de T-fentes, de trous ou d'insertions filetées pour fixer par exemple des contre-pointe, mesurant des supports avec des mesures de cadran ou d'autres appareils de mesure. La planéité des plats extérieurs selon DIN 876 et lui est disponible dans les exactitudes 000, 00, 0 et les bâtis 1. assortis avec ou sans l'armoire et les accessoires peuvent être offerts avec
Un plat de surface de granit est nécessaire dans votre atelier pour faciliter avec affiler des outils quand un point de référence plat est exigé, il est également utile en marquant ou en vérifiant la planéité de vos outils ou travail. Puisque le plat est fait de granit solide qu'il ne se rouillera pas ou ne corrodera pas et on le garantit de ne pas se déformer ou ne pas déformer au fil du temps
Notre plat de surface de granit se rapporte aux normes avancées des principaux pays, et sa tolérance de planéité est conforme au plat extérieur de JB/T 7975-1999 :
Catégorie 000 =1x (1+d/1000)/μm
Catégorie 00 =2x (1+d/1000)/μm
Catégorie 0 =4x (1+d/1000)/μm
Catégorie 1 =8x (1+d/1000)/μm
(d est la longueur de la diagonale)
|
Spécifications |
Poids (kilogrammes) |
Catégorie de précision (μm) |
|||
|
000 |
00 |
0 |
1 |
||
|
300 × 50 du × 200 |
17 |
1,5 |
3 |
6 |
12 |
|
300 × 50 du × 300 |
19 |
1,5 |
3 |
6 |
12 |
|
400 × 70 du × 300 |
25 |
1,5 |
3 |
6 |
12 |
|
400 × 70 du × 400 |
48 |
2 |
3,5 |
6,5 |
13 |
|
630 × 100 du × 400 |
76 |
2 |
3,5 |
7 |
14 |
|
630 × 100 du × 630 |
155 |
2 |
4 |
8 |
16 |
|
800 × 130 du × 500 |
156 |
2 |
4 |
8 |
16 |
|
× 1000 du × 630 130 |
284 |
2,5 |
4,5 |
9 |
18 |
|
× 1000 du × 750 150 |
338 |
2,5 |
5 |
9 |
18 |
|
× 1000 de × 1000 150 |
450 |
2,5 |
5 |
10 |
20 |
|
× 1600 de × 1000 200 |
963 |
3 |
6 |
12 |
24 |
|
× 2000 de × 1000 200 |
1200 |
3,5 |
6,5 |
13 |
26 |
|
× 1600 de × 1600 300 |
2312 |
3,5 |
6,5 |
13 |
26 |
|
× 2000 de × 1600 300 |
2890 |
3,5 |
7 |
14 |
28 |
|
× 1600 de 2500 × 300 |
3612 |
4 |
8 |
16 |
32 |
|
× 2000 de 3000 × 500 |
9030 |
4,5 |
9 |
18 |
36 |
|
× 2000 de 4000 × 500 |
12040 |
5,5 |
11 |
22 |
44 |
|
× 2000 de 6000 × 700 |
25284 |
7,5 |
15 |
30 |
60 |
